- Artikel-Nr.: 57694
- Kurzbeschreibung: Durchlauffilter mit Kammersystem, für Teiche bis 40m³ und Koiteiche bis 10m³
- Produkt: oase-biotec-screenmatic-40000
OASE bringt mit dem OASE Biotec Screenmatic² eine Nachfolgergeneration zu den beliebten OASE Biotec 12, 18 und 36 Filtersystemen auf den Markt. Aufbauend auf den bekannten Biotec Filtersystemen bieten die neuen Biotec Screenmatic² einige wesentlichen Verbesserungen gegenüber den alten Modellen. Die Vorgängermodelle der Biotec Serie wurden über Jahre genauestens analysiert und alle Verbesserungsmöglichkeiten in der neuen Biotec Screenmatic² Serie umgesetzt. Dem Sortiment ergänzt wurde nun auch eine lange erwartete Zwischengröße, der Biotec Screenmatic² 90000.

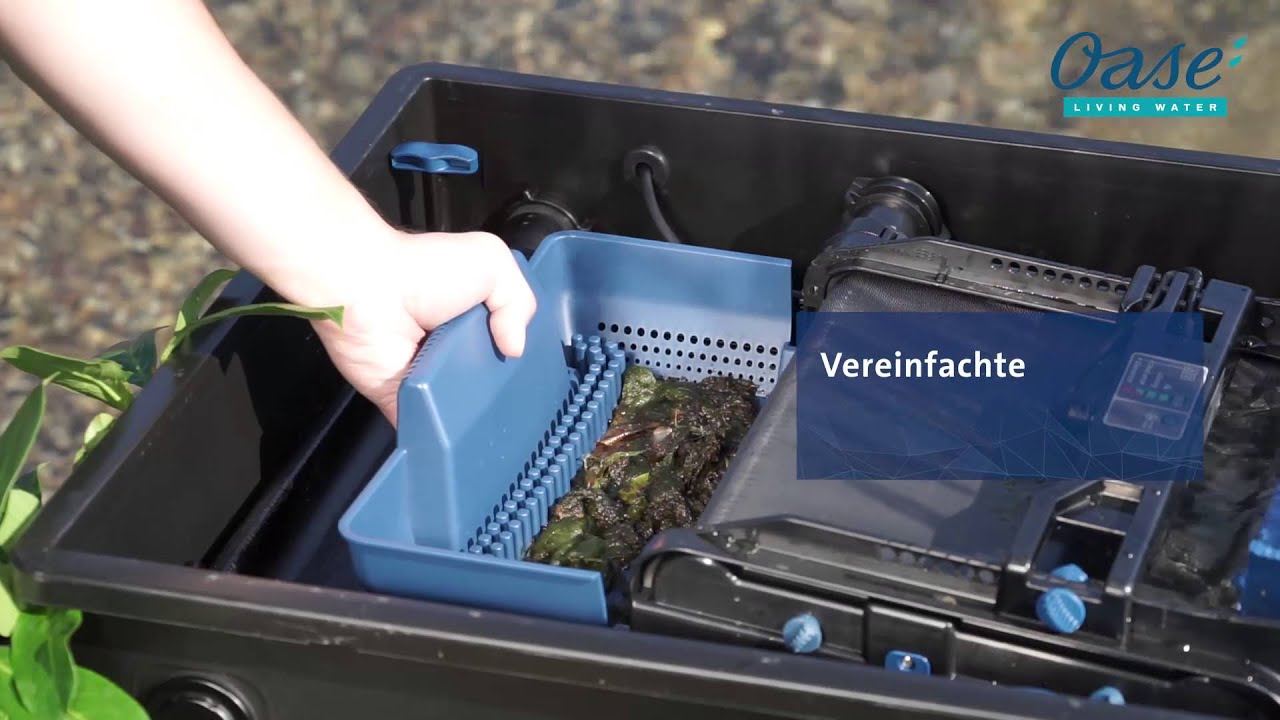

Erleben Sie den Biotec Screenmatic² in Aktion in unserem Produktvideo zum Biotec gleich an zweiter Position bei den Bildern.
Die neuen OASE Biotec Screenmatic² Modelle sind wie folgt aufgeteilt:
Biotec 12 Vorgängermodell jetzt Biotec Scrennmatic² 40000
Biotec 18 Vorgängermodell jetzt Biotec Scrennmatic² 60000
Neues Zwischengrößenmodell jetzt Biotec Scrennmatic² 90000
Biotec 36 Vorgängermodell jetzt Biotec Scrennmatic² 140000
Weiterhin wurden auch die Biotec Komplettsets überabeitet, die neuen Set´s sind:
Biotec Screenmatic² Set 40000
Biotec Screenmatic² Set 60000
Biotec Screenmatic² Set 90000
Was wurde in den neuen Biotec Screenmatic² verbessert? Was sind die Unterschiede? Unser Vergleich zeigt es Ihnen ausführlich auf:
Der Motor welcher das Screenmatic Sieb mit dem Siebgewebe antrieb war bei den alten Modellen oft empfindlich. Der Motor wurde daher am neuen Screenmatic² doppelt abgedichtet um die Lebensdauer erheblich zu erhöhen. Dies verhindert das Eindringen von Kondens oder Regenwasser am Motor selbst. Weiterhin war bei alten Biotec der Motor der das Bandgewebe antreibt in einem Festen Rhythmus programmiert um das Gewebeband zu drehen und Schmutz darauf abzustreifen. Beim neuen Biotec Screenmatic² regelt dies nun eine intelligente Steuerautomatik, die sogar den Verschmutzungsgrad des Screenmatic Siebs anhand von eingebauten Sensoren erkennt und dann selbstständig die Reinigungsmaßnahme einleitet. Auch kann eine Abstreifung manuell per Knopfdruck eingeleitet werden.
Hierzu wurde auch die Abscheidelippe komplett neu gemacht. Die Lippe liegt nun enger am Gewebe des Siebs an und streift damit effektiver und auch kleinere Schmutzpartikel zuverlässig ab.
Um die Lebensdauer der gesamten Screenmatic Siebeinheit zu erhöhen wurde nicht nur der Motor abgedichtet sondern auch das Sieb aus einem neuen, noch haltbareren Material hergestellt. Dies ermöglicht eine stärkere Beanspruchung bei gleichzeitig höherer Haltbarkeit der Gesamteinheit, einschließlich Abstreifer, Motor und Sieb. Ein intelligenter Sensor in der voll automatischen Steuereinheit des Screenmatic Siebes zeigt dem Anwender durch eine LED an, wann das Sieb gereinigt werden muss. Hierzu wird der Biotec Screenmatic² ab Werk bereits mit einer Reinigungsbürste geliefert, die die Reinigung des Siebs erleichtert. Der Filter erledigt nahezu alle Arbeiten selbst und gibt Hinweis wenn Hilfe benötigt wird. Ebenfalls neu ist der Auffangkorb oder Schmutzkorb in welchen das Sieb den Grobschmutz abstreift. Beim Entleerungsvorgang kann es jetzt nicht mehr passieren dass Teile die im Sieb liegen in den Filter bei der Entnahme fallen können. Der Schmutzkorb wurde komplett neu entworfen und optimiert. Er kann jetzt zur Reinigung erst nach hinten gezogen werden und dann bequem, ohne Abkippen, entnommen werden.
Auch der Wassereinlauf wurde komplett erneuert. So musste bei den vorherigen Modellen das Wasser an einer schmalen Lippe vorbei, ist beim neuen Biotec Screenmatic² ein Einlauf verbaut, der nicht verstopft und auch grobe und große Teile problemlos durchlässt damit diese auf der Vorfilterung, dem Screenmatic Sieb landen. Nicht nur am Screenmatic Sieb und dem Einlauf wurde gearbeitet, auch das Gehäuse und das Innenleben des Biotec Screenmatic² sind neu. Bei den Modellen Screenmatic² 40000 und 60000 kann der Deckel mit Befestigungsclips gegen das Wegfliegen bei Sturm mit speziellen Befestigungsclips gesichert werden. Auch die Schaumstoffanordnung und Struktur ist geändert. Der Filter erhält dadurch eine höhere Standzeit bei geringen Reinigungsintervallen und einer besseren Ausnutzung der Filteroberfläche. Dies erhöht die Filterleistung und reduziert die Reinigung auf ein Minimum, damit mehr Zeit bleibt den Teich zu genießen.
Die Produktdetails des neuen Biotec Screenmatic² 40000 im Überblick:
Intelligente Funktionskontrolle
Verschmutzungsgrad wird durch moderne Sensoren erkannt und Reinigungsvorgang durch Bandlauf selbständig eingeleitet. Durch eine LED wird ersichtlich wann Reinigungsmaßnahmen erforderlich sind. Hierzu wird eine Reinigungsbürste mitgeliefert.
Optimierte Wasserverteilung
Erzeugt eine optimale Wasserkontrolle über ein großes Pumpenspektrum, ganz ohne verstopfungsanfällige Engestellen.
Schmutzkorb
Bequeme Handhabung des Korbes. Innovative Schmutzbarrieren verhindern Auswaschungen in die Filterkammer.
Optimierte Abscheidelippe
Für ein noch besseres Abscheideergebnis bei ungleichmäßiger Schmutzfracht.
Herstellerbeschreibung:
Der Biotec Screenmatic² Premium 40000 ist ein hocheffektiver Teichfilter für Teiche bis zu 40.000 Liter. Bitte beachten Sie dass je nach Besatz im Teich hier andere Werte gelten. Die genauen Werte entnehmen Sie bitte untenstehennder Leistungstabelle. Aufgeteilt ist der Durchlauffilter Biotec Screenmatic² 40000 in verschiedene Filterstufen. Das Wasser läuft hierzu zunächst in den 300 µm feinen Grobschmutzabscheider, ein Gewebesieb welches grobe Schmutzteile herausfiltert. Das vorgefilterte Wasser gelangt dann in die Filterschwämme, die aus 3 unterschiedlichen Porungen bestehen. Hier werden Kleinstpartikel herausgefiltert und natürliche Filterbakterien angesiedelt. Um in die letzte Filterkammer mit dem Spezialgranulat zu gelangen muss das Wasser durch die Schwämme hindurch. Das so in vielen Filterstufen gereinigte Wasser gelangt dann in den Teich zurück.
Nachfolgend finden Sie den Filterkreislauf des Biotec Screenmatic² 40000 in der grafischen Darstellung.
Der Filter muss wie auf der Zeichnung über dem Wasserspiegel des Teiches stehen, damit das Wasser in den Teich zurücklaufen kann.
Mechanische Filterung:
Durch ein speziell konstruiertes Sieb, das Screematic, werden alle Schmutzpartikel, die durch die Pumpe in den Filter gespült werden, bis zu einer Grösse von 300 Micron zurückgehalten und - was entscheidend ist - dem Kreislauf entzogen. Danach fällt es in die sich darunter befindende Kammer, durchströmt die Filterzonen und gelangt in die nächste Ablaufkammer.
Der Screenmatic Antrieb reinigt das Sieb permanent je nach Verschmutzungsgrad und sorgt für einen dauerhaften Durchfluss.
Biologische Filterung:
In den sauerstoffreicheren Zonen des Filters (blaue Schwämme) und den sauerstoffärmeren Zonen (rote Schwämme und violette Schwämme) vermehren sich die im Teichwasser vorhandenen Nitrosomas und Nitrobakter-Bakterien. Hier sorgen sie in verschiedenen Reaktionsprozessen für eine Umwandlung des giftigen Ammoniums/Ammoniaks über Nitrit in Nitrat und anschliessend in gasförmigen Stickstoff.
Die Bakterien siedeln sich in den Schwämmen und im Filtermaterial der Filterkammer an. Der Name dieser Kammer, die sich kurz vor dem Ausgang befindet und standardmässig mit Zeolith ausgestattet ist, resultiert aus der Option, den Betreiber anwendungsspezifische Filtermaterialien einsetzen zu lassen.
Lange Standzeit:
Durch das Screenmatic-Verfahren wird bereits im Vorfeld der eigentlichen Filtrierung dem Kreislauf so viel Grobschmutz entzogen, dass nur noch leicht verschmutztes Wasser durch die Filterschwämme strömt und somit ein überdurchschnittlich langes Reinigungsintervall möglich wird.
Einfachste Reinigung:
Neue Reinigungsautomatik beim Screenmatic Sieb sorgt für selbständige Reinigung des Grobschmutz und Abstreifung in eine Auffangschale. Es muss dann nur gelegentlich der Schmutzkorb geleert werden und wenn eine LED es anzeigt das Sieb mit einer Reinigungsbürste die mitgeliefert wird, gereinigt werden. Die Filterschwämme können im Filter selbst, ohne diese ausbauen zu müssen, ausgepresst und damit gereinigt werden. Zum Schluss einfach den Zugschieber am Filtergehäuse öffnen und das Schmutzwasser fließt raus. Auf den Zugschieber kann auch mit Zubehör ein Schlauch zur Ableitung in den Kanal oder ähnliches angebracht werden.
Neuerungen:
- Doppelt abgedichteter Motor für eine vielfach verlängerte Lebensdauer
- Justierbare Reinigungsautomatik steuert Bandlauf anhand des Verschmutzungsgrades
- Inkl. LED Funktionskontrolle
Wasserverteiler ohne Verstopfungsgefahr, erlaubt ideale Wasserverteilung auf das Band
Schmutzkorb mit größerem Volumen und vereinfachter Handhabung
Optimierte Abscheidelippe für ein hervorragendes Abscheideergebnis
Verstärktes Bandmaterial für eine verlängerte Lebensdauer
Deckel der Modelle 40000 und 60000 und 90000 mit sturmsicheren Befestigungsclips
Bürste zur gelegentlichen Reinigung des Filterbandes
Manueller Bandlauf mittels Taster möglich
Neue Schwammverteilung und optimierter Wasserstand im Behälter sorgen für längere Filterstandzeit und verbessertes Reinigungsergebnis
OASE BioTec ScreenMatic² 40000
Der OASE Biotec Screenmatic² 40000 ist mit insgesamt 8 große Filterschwämmen mit 3 unterschiedlichen Porengrößen ausgestattet. Der Biotec Screenmatic² 40000 verfügt über einen Schlauchanschluss mit Stufenschlauchtülle von 1" bis hin zu 1 1/2" Schlauch. Wir empfehlen die Verwendung von original OASE Spiralschlauch, da dieser perfekt auf die Tülle passt. In der letzten Kammer des Biotec Screenmatic² 40000 befinden sich 2,5 kg OASE Phosless Spezialgranulat. Der Screenmatic Grobschmutzabscheider mit Motor hat eine Filterfeinheit von 300 µm und dreht sich bei Verschmutzung durch einen Sensor selbständig um den Grobschmutz abzustreifen. Der Biotec Screenmatic² 40000 lässt sich perfekt mit den UVC´s Bitron C 36, 55, 72, 110 Watt und Eco 120, Eco 180 und Eco 240 W verbinden. Der Biotec Screenmatic² 40000 ist für Teiche ohne Fischbesatz von bis zu 40.000 Litern und bei Koibesatz bis 10.000 Litern Wasservolumen einsetzbar. Als Pumpe empfiehlt sich eine maximale Pumpenleistung von 9.000 Litern pro Stunde. Wir empfehlen hier die Aquamax Eco Premium Filterpumpen. Vor der Inbetriebnahme des Filters sollten Sie in jedem Fall einen Biokick Filterstarter von OASE verwenden. Dieser sorgt für eine schnelle Ansiedlung, der nützlichen Filterbakterien.
Sollten Sie ein Ersatzteil benötigen, so downloaden Sie bitte den entsprechenden Oase-Ersatzteilkatalog und senden uns eine Email mit der Ersatzteilnummer welches Sie benötigen. Wir unterbreiten Ihnen dann umgehend ein passendes Angebot.
Ersatzfilterschwämme für Biotec Screenmatic² 40000 finden Sie im empfohlenen Zubehör. Für dieses Modell benötigen Sie zwei blaue, drei rote, sowie drei violette Filterschwämme.
Bedienungsanleitung-Oase-Biotec-Screenmatic2 als PDF Download!
Am Seitenanfang bieten wir Ihnen bereits eine abgestimmte Auswahl an passendem Filterzubehör für Ihren Biotec Screenmatic². Bitte beachten Sie dass das allgemeine Empfehlungen sind und Pumpe und UVC Klärer immer auf die Teichgröße abgestimmt werden müssen!
Um die passende UVC Leistung zu ermitteln haben wir einen Ratgeber zusammengestellt der Ihnen hilft die passende UVC Leistung für Sie zu finden! Zum UVC Ratgeber
Wie Sie die richtige Leistung zur Ermittlung der passenden Filterpumpe finden, erklärt Ihnen unser Ratgber Filterzumpe. Zum Teichpumpen Ratgeber
Sie suchen weitere Produkte von Oase? Alle Artikel finden Sie in unserem Oase Shop
Die technischen Daten:
Modell | BioTec ScreenMatic² 40000 |
---|---|
Abmessungen (LxBxH) | 788 x 590 x 445 mm |
Nennspannung | 230 V / 50 Hz, 12 V |
Leistungsaufnahme | 5 Watt |
Stromkabellänge | 2,10 (Netzteil) + 5 m |
Liter pro Stunde max. | 9000 l/h |
Nettogewicht | 20 kg |
Grobschmutzabscheidung | 300 µm |
Filterschwämme violett | 3 |
Filterschwämme blau | 2 |
Filterschwämme rot | 3 |
Spezial Filtergranulat | 2,5 kg |
Anschlüsse Eingang | 25/32/38 mm = 1", 1 1/4", 1 1/2" |
Anschlüsse Ausgang | DN 75 |
Anschlüsse Schmutzausgang | DN 50 |
Temperaturanzeige | Nein |
Geeignet für Teiche bis max. | 40 m³ |
Geeignet für Teiche mit Fischbesatz bis max. | 20 m³ |
Geeignet für Teiche mit Koibesatz bis max. | 10 m³ |
Artikelnummer | 57694 |
Die BioTec Screenmatic² Filter im direkten Vergleich:
Modell | BioTec ScreenMatic² 40000 | BioTec ScreenMatic² 60000 | BioTec ScreenMatic² 90000 | BioTec ScreenMatic² 140000 |
---|---|---|---|---|
Abmessungen (LxBxH) | 788 x 590 x 445 mm | 788 x 590 x 545 mm | 788 x 590 x645 | 1200 x 800 x 760 mm |
Max. Durchfluss | 9.000 l/h | 11.000 l/h | 12.500 l/h | 17.500 l/h |
Verbrauch | 5 Watt | 5 Watt | 5 Watt | 5 Watt |
Nennspannung | 230 V / 50 Hz, 12 V | 230 V / 50 Hz, 12 V | 230 V / 50 Hz, 12 V | 230 V / 50 Hz, 12 V |
Nettogewicht | 20 kg | 23,5 kg | 27 kg | 95 kg |
Grobschmutzabscheidung | 300 µm | 300 µm | 300 µm | 300 µm |
Filterschwämme violett | 3 St. | 3 St. | 6 St. | 7 St. |
Filterschwämme blau | 2 St. | 2 St. | 4 St. | 4 St. |
Filterschwämme rot | 3 St. | 3 St. | 6 St. | 7 St. |
Spezial Filtergranulat | 2,5 kg | 3,5 kg | 5 kg | 14,5 kg |
Anschluss Eingang | 25/32/38 mm = 1", 1 1/4", 1 1/2" | 25/32/38 mm = 1", 1 1/4", 1 1/2" | 25/32/38/50 mm = 1", 1 1/4", 1 1/2", 2" | 25/32/38/50 mm = 1", 1 1/4", 1 1/2", 2" |
Anschluss Ausgang | DN 75 | DN 75 | DN 110 | DN 110 |
Anschlüsse Schmutzausgang | DN 50 | DN 50 | DN 75 | DN 75 |
Teich ohne Fischbesatz maximal | 40 m3 | 60 m3 | 90 m³ | 140 m3 |
Teiche mit Fischbesatz maximal | 20 m3 | 30 m3 | 45 m³ | 70 m3 |
Teiche mit Koibesatz maximal | 10 m3 | 15 m3 | 22,5 m³ | 35 m3 |
Artikelnummer | 57694 | 57695 | 46178 | 57696 |
Als zertifizierter Oase Händler bieten wir alle Ersatzteile für Oase Biotec Screenmatic² an. Eine Übersicht über die Artikel mit Nennung finden Sie hier:
Den gesamten Oase Ersatzzeilkatalog als Downloadlink hier: Oase-Ersatzteilkatalog
Position | Artikelnr. | Produktname | Anzahl |
---|---|---|---|
1 | 45320 | Ers. BG Filterdeckel inkl. Designblende | 1 |
2 | 30983 | Clip Bitron Eco / AquaMax | 1 |
3 | 42346 | Schmutzkorb BioTec ScreenMatic | 1 |
4 | 42449 | Bürste BioTec ScreenMatic | 1 |
5 | 42344 | Siebhalter BioTec ScreenM. 40000 / 60000 | 1 |
6 | 25507 | Substratrohr kpl. BioTec 18 / 36 | 1 |
7 | 42340 | Zwischenwand BioTec ScreenMatic 40000 | 1 |
8 | 25550 | Dichtung 4 x 10 Zwischenwand BioTec 18 | |
9 | 34830 | Zugstangenstopfen | 2 |
10 | 25624 | Zugstange BioTec 18 | 1 |
11 | 43105 | Behälter BioTec ScreenM. 40000 gestanzt | 1 |
12 | 44181 | Ersatz Siebhalterbefestigung 2015 | 1 |
13 | 34734 | Reiniger BioTec | 1 |
14 | 15118 | Trafo 6 VA 2 m H05RN-F 2x0,75mm² | 1 |
15 | 44343 | Stopfen BioTec 40000/60000 | 1 |
16 | 42383 | BG BioTec ScreenMatic 40/60/90000 | 1 |
17 | 44178 | Ersatz Kleinteile BioTec ScreenM. 2015 | 1 |
18 | 44184 | Ersatz Steuerung ScreenMatic 40/60/90000 | 1 |
19 | 42325 | Bandgewebe BioTec ScreenM. 40000/60000 | 1 |
20 | 44177 | BG Abstreifer m. Bürste ScreenMatic 2015 | 1 |
21 | 44183 | Ersatz Antriebseinheit ScreenMatic² | 1 |
22 | 48674 | Beipack ScreenMatic² 2017 | 1 |
23 | 19512 | Stufenschlauchtülle BioTec geschlossen | 1 |
24 | 19506 | Flachdichtung NBR 60 x 47 x 3 SH40 | 1 |
25 | 44337 | BG Verteiler ScreenMatic 40000/60000 | 1 |
26 | 25691 | O-Ring NBR 54 x 4 SH40 | 1 |
27 | 42949 | Durchlassschraube BioTec ScreenMatic | 1 |
28 | 44179 | Ersatz Abdichtung Verteiler | 1 |
29 | 25000 | Linsenschraube CH-V2A DIN 7981 4,8 x 22 | 8 |
30 | 45321 | Ersatz BG Auslauf Set BioTec 40/60000 | 1 |
31 | 44182 | Ersatz Ablaufset BioTec | 1 |
32 | 34859 | Dichtungsset Ablauf BioTec 12-18 / M1-M5 | 1 |
33 | 34670 | Schaumabdeckplatte BioTec | 8 |
34 | 42895 | Ersatzschwammset blau BioTec 40-/90000 | 1 |
35 | 26305 | Schaumhalter BioTec 12 | 8 |
36 | 45325 | Stopfen Schaumhalter BioTec | 2 |
37 | 42893 | Ersatzschw. Set ro/vi BioTec 40-/90000 | 3 |
38 | 44308 | BG Bürstenhalter ScreenMatic | 1 |
39 | 42450 | Schmutzfangkappe | 1 |
Betriebsart: | Gepumpt |
Filtertyp: | Durchlauffilter |
Anschluss Eingang: | 1", 1 1/4", 1 1/2" |
Anschluss Ausgang: | DN 75 |
mit Fischbesatz max.: | 20000 l |
mit Koibesatz max.: | 10000 l |
ohne Fischbesatz max.: | 40000 l |
max. Durchfluss: | 9000 l/h |
